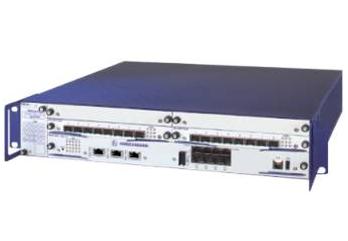

MACH4002-24G+3X 模块化工业骨干网交换机

MACH4000,模块化，可管理的工业骨干交换机

产品描述

端口类型和数量

多支持24个千兆以太网端口和3个万兆以太网端口，其中16个千兆以太网端口通过介质模块扩展实现，其余3个万兆XFP插槽和8个千兆双绞线（10/100/1000Mbit/s）端口是固定端口

其他接口

电源/信号触点

V24接口

USB接口

1个4针插入式端口块，2对信号触点（自动或手动设置，240 V DC时1A）

1X RJ11口，配置设备串口

1个USB接口，用于连接自动配置适配器（ACA21-USB）

网络规模-串联数量

线形-/星形拓扑结构

环形结构（HIPER-Ring）

任意

环网恢复时间<50 ms typ. 当LWL

电压要求

工作电压

功耗Btu(IT)h

电源模块M4-S-XX 或者M4-Power (需要另外单独订购)

70W（不带介质模块）

软件

管理

诊断

配置

安全

其他服务

预留

串口，web界面，SNMP v1/v2，HiVision，文件传输SW HTTP/TFTP

LEDs（电源，连接状态，数据，100 Mbit/s，自动协商，全双工，错误，冗余管理，环口，LED-测试），信号触点，系统日志，日志文件，RMON,端口镜像，拓扑发现802.1AB（LLDP），

命令行接口(CLI)，TELNET，BootP，DHCP，DHCP Option 82， HiDiscovery， ACA自动配置适配器(ACA21-USB)

端口安全（基于MAC和IP），代理访问控制（VLAN/IP）认证8022.1x，SSH，SSL，SNMP V3

8个级别的QoS，IEEE802.1D/q优先级，IEEE802.1Q VLAN，组播(IGMP Snooping/querier)，广播限制器，端口地址快速刷新，IEEE802.3X流量控制，PTP客户端(IEEE1588精确时间协议)，SNTP(简单网络时间协议),TOS(服务类别)，Diff-Serv-Maping，基于协议的VLAN（IP，非IP通信），流量整形

MSTP-802.1s

路由

动态路由

静态路由

静态路由功能、layer 3 – ACL、支持动态路由RIP V1/2 和OSPF等功能 、支持路由冗余功能VRRP、支持多播路由DVMRP、IGMPV1/2/3、PIM DM 等功能

冗余

冗余功能

HIPER-Ring（环形结构），RSTP IEEE 802.1D/w（快速生成树），网络冗余/环网耦合(主/备功能)，通过M4-POWER实现24V电源冗余，冗余信号触点，动态和静态链路聚合(多7个trunk，每个trunk多支持8个端口，支持LACP)

环境条件

工作温度

储藏/运输温度

相对湿度（无凝结）

平均无故障工作时间MTBF

0⁰C - +60⁰C

-25⁰C - +70⁰C

10% ~95%

28.6年；MIL-HDBK 217F；Gb 25⁰C

机械结构

尺寸（W*H*D）

安装

重量

保护等级

480 mm x 88 mm x 435 mm

标准19‘机柜安装

7.5 kg

IP 20

机械稳定性

IEC60068-2-27抗冲击标准

IEC60068-2-6抗振动标准

15g，11 ms duration，18 shocks

1 mm，2Hz –13.2Hz，90min；0.7g，13.2Hz—100Hz

90 min；3.5mm，3Hz—9Hz，10 cycles，1

Octave/min；1 g，9Hz—150Hz，10 cycles,1 octave/min

EMC 防干扰特性

EN61000-4-2防静电ESD

EN61000-4-3电磁场

EN61000-4-4瞬时高压

EN61000-4-5浪涌电压

EN61000-4-6传导抗扰度

6KV接触放电、8KV空气放电

10V/m(80-1000MHz)

2KV电源线，1KV数据线

电源线：2KV(线/地)，2KV(线/线)，4KV数据线

3V(10kHz-150MHz) ，10V(150kHz-80MHz)，

EMC防辐射

FCC CFR47 Part 15

EN 55022

FCC CFR45 Part 15 Class A

EN55022 Class A

认证

工业控制设备安全

信息技术设备安全

铁路标准

cUL 508（E175531）

cUL 60950(E168643)

EN 50121-4:2000，轨道沿线电磁兼容性（>10m）

配套设备和附件

配套设备

附件（另购）

设备，终端块，操作手册，风扇MA-AIR（已安装）SFP（100/1000Mbit/s）模块，

电源，自动配置适配器（ACA21-USB），网路管理软件Industrial HiVision
