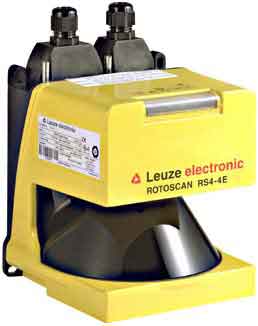

leuze 询价RS4-4E - 安全激光扫描仪

leuze 询价RS4-4E - 安全激光扫描仪德国原装进口，上海锐誉价格优惠为你提供，快速报价快速；

   RS4-4E - 安全激光扫描仪 基础数据
        系列ROTOSCAN RS4
   RS4-4E - 安全激光扫描仪 功能
        功能包扩展型
        功能启动测试, 警示区域监控, 附加报警输出, 启动/重启 (RES), 任选, 分辨率，任选, 水平危险区保护, 得到监控的区域对切换, 竖向出入口保护, 竖向作业点保护
    RS4-4E - 安全激光扫描仪特性参数
        类型3, IEC/EN 61496
        SIL2, IEC 61508
        SILCL2, IEC/EN 62061
        性能等级 (PL)d, EN ISO 13849-1
        PFHD1.5E-07 每小时
        使用寿命20 年, EN ISO 13849-1
        分类3, EN ISO 13849
    RS4-4E - 安全激光扫描仪保护区数据
        保护区数量8 光束
        角度范围190 °
        区域选择类型通过开关量输入
        分辨率(可调)30/40/50/70/150 mm
        小调整范围200 mm
        30 mm 分辨率检测范围1.6 m
        40 mm 分辨率检测范围2.2 m
        50 mm 分辨率检测范围2.8 m
        70 mm 分辨率检测范围4 m
        150 mm 分辨率检测范围4 m
        可转换区域组数量8
        小可见度系数1.8 %
        可选参考轮廓是
        检测范围0 ... 4 m
    报警区数据
        报警区数量8 光束
        角度范围190 °
        角度分辨率0.36 °
        检测范围0 ... 15 m
        物体大小150 mm x 150 mm
        小可见度系数20 %
    光学数据
        光源激光, 红外线
        激光波长905 nm
        激光等级1, IEC/EN 60825-1:2007
        传输信号波形脉冲
        脉冲持续0.003 µs
        脉冲暂停40 µs
        重复频率25 kHz
        有安装系统的侧向公差-0.22 ... 0.22 °, (相对于安装面)
        无安装系统的侧向公差-0.18 ... 0.18 °, (相对于外壳后壁)
    测量数据
        径向分辨率5 mm
        探测范围0 ... 50 m
        探测角190 °
        角度分辨率0.36 °
        扫描速度25 scans/s
    电气数据
        保护电路过压保护
        性能数据
            供电电压24 V, DC, -30 ... 20 %, 符合由IEC 742定义的电源，带安全主电源绝缘，符合由EN 61496-1定义的高达20 ms停电的均衡。
            大电流消耗420 mA, (使用2.5 A电源)
            大功率消耗10 W, 适于24 V，+输出负荷
            保险丝1.6 A半时间间隔
        输入端
            数字开关量输入数4 光束
            开关量输入
                类型数字开关量输入
                小开关电压高16 V
                大开关电压低3 V
                典型开关电压24 V
                电压类型DC
                大开关电流5 mA
        输出
            安全输出回路数(OSSD)2 光束
            数字开关量输出数2 光束
            安全开关量输出
                类型安全输出回路OSSD
                小开关电压高18 V
                大开关电压低2 V
                典型开关电压21 V
                电压类型DC
                大电流负荷250 mA
                负载电感1,000,000 µH
                负荷能力0.1 µF
                大剩余电流0.5 mA
                典型剩余电流0.005 mA
                电压降3.2 V
            安全开关量输出1
                开关元件晶体管, PNP
            安全开关量输出2
                开关元件晶体管, PNP
            开关量输出
                类型数字开关量输出
                小开关电压高20 V
                大开关电压低2 V
                典型开关电压21 V
                电压类型DC
                大开关电流100 mA
    时序
        响应时间80 ms
        响应时间(多扫描)80 ... 640 ms
    服务接口
        类型RS 232
        类型RS 422
        RS 232
            功能配置 通过软件, 服务, 数据传输
        RS 422
            功能配置 通过软件, 服务, 数据传输
    连接
        连接数量2 光束
        连接1
            类型Sub-D
            功能机器接口
            引脚数15 个引脚
        连接2
            类型Sub-D
            功能维护接口, 配置接口, 数据接口
            引脚数9 个引脚
    机械数据
        尺寸（宽 x 高 x 长）140 mm x 148 mm x 135 mm
        外壳材料金属, 铝
        镜头盖材料塑料/PMMA，耐刮擦涂层
        净重2,000 g
        外壳颜色黄色，RAL 1021, 黑色
        紧固类型通孔安装, 安装底板
    操作和显示
        显示类型LED
        LED数5 光束
        配置类型软件
        操作控制计算机软件
    环境数据
        环境温度，工作0 ... 50 °C
        环境温度，储藏-20 ... 60 °C
    认证
        防护等级IP 65
        安全等级II
        认证c TÜV NRTL US, c CSA US, TÜV Süd
        美国专利US 7,656,917 B
    分类
        税率编号85365019
        eCl@ss 8.027272705
        eCl@ss 9.027272705
        ETIM 5.0EC002550

RS4-4E - 安全激光扫描仪 附件：

     CB-D15E-10000S-11GF
订货号: 548521
连接电缆


    10,000 mm




CB-D15E-10000S-11WF
订货号: 548530
连接电缆


    10,000 mm




CB-D15E-25000S-11GF
订货号: 548522
连接电缆


    25,000 mm




CB-D15E-50000S-11GF
订货号: 548523
连接电缆


    50,000 mm




CB-D15E-5000S-11GF
订货号: 548520
连接电缆


    5,000 mm
