TW-R30-K2可移动载码体

德国图尔克TW-R30-K2可移动载码体原装进口，上海锐誉为你提供优惠的产品报价。

■ FRAM 存储 2 kB
功能原理
HF读写头形成的传输区域内的工作频率是
13.56 MHz，传输距离的改变（0…500 mm）
由读写头和载码体共同决定。
这里所说的，只是在实验室条件下，考虑材料
造成的任何影响来得出的标准值的读/写距离。
安装在金属内的载码体的读写距离由金属来决
定。
由于工件的公差, 安装条件, 周围环境和材料影
响（特别是金属），检测距离可能有所偏离，
读写距离可能会降低30%。
因此在真实运行条件下的应用测试是不可缺少
的（特别是移动读写）！

型号 TW-R30-K2
货号 6900506
数据传输 电感耦合
工作频率 13.56 MHz
存储形式 FRAM
芯片 Fujitsu MB89R118
存储容量 2048 字节
功能 读/写
用户存储容量 2000 字节
读操作次数 无限
写操作次数 1010
标准读数时间 0.5 ms/字节
标准写入时间 0.5 ms/字节
无线通讯与协议标准 ISO 15693
到金属小距离 10 mm
环境温度 -25…+85 °C
Storage temperature -45…+85 °C
140 °C, 1x100 h

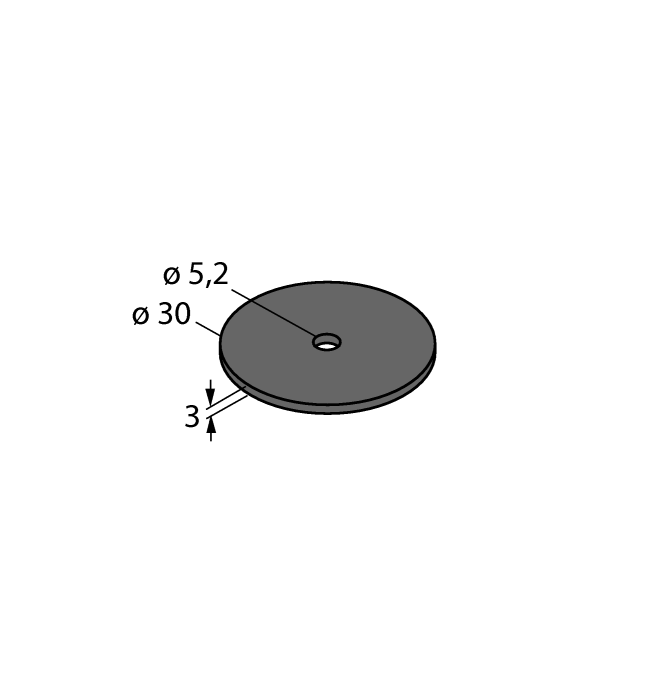

设计 R30
直径 30 mm +/- 0.5 mm
内径 5.2 mm +/- 0.3 mm
外壳高度 3 mm +/- 0.5 mm
外壳材料 塑料, PA
感应面材料 塑料, 黑, PA
防护等级 IP69K
包装数量 1

读写头
尺寸 型号 读写距离 传输区域 两个读写头之间
的小安装距离
货号 推荐距离
（mm）
大[mm] 大读写
长度[mm]
大偏移
宽度[mm]
[mm]
TB-M18-H1147
7030001
6 14 18 9 54
TB-EM18WD-H1147
7030224
6 14 18 9 54
TN-M18-H1147
7030002
16 31 32 16 54
TN-EM18WD-H1147
7030223
16 31 32 16 54
TB-M30-H1147
7030003
15 27 32 16 90
TB-EM30WD-H1147
7030221
15 27 32 16 90
TN-M30-H1147
7030004
23 42 50 25 90
TN-EM30WD-H1147
7030222
23 42 50 25 90
TN-CK40-H1147
7030006
30 55 56 28 120

读写头
尺寸 型号 读写距离 传输区域 两个读写头之间
的小安装距离
货号 推荐距离
（mm）
大[mm] 大读写
长度[mm]
大偏移
宽度[mm]
[mm]
HT-IDENT-H1147
7030236
30 55 56 28 120
HT-IDENT-H1187
7030238
30 55 56 28 120
TN-Q14-0.15-RS4.47T
7030235
23 42 50 25 90
TN-Q80-H1147
7030007
35 67 80 40 240
TNLR-Q80-H1147
7030230
60 98 104 52 240
TNSLR-Q80WD-H1147
7030418
74 138 136 68 450

读写头
尺寸 型号 读写距离 传输区域 两个读写头之间
的小安装距离
货号 推荐距离
（mm）
大[mm] 大读写
长度[mm]
大偏移
宽度[mm]
[mm]
TNLR-Q80L400-H1147
7030204Lengthwise
50 122 416 50 240
TNLR-Q80L400-H1147
7030204
70 122 100 208 240
TNLR-Q80L400-H1147L
7030234
70 122 100 208 240
TNLR-Q80L400-H1147L
7030234Lengthwise
50 122 416 50 240
TNLR-Q350-H1147
7030220
100 250 380 190 1110
TNSLR-Q42TWD-H1147
7030424
60 98 104 52 240
TB-Q08-0.15-RS4.47T
7030553
6 14 18 9 54

读写头
尺寸 型号 读写距离 传输区域 两个读写头之间
的小安装距离
货号 推荐距离
（mm）
大[mm] 大读写
长度[mm]
大偏移
宽度[mm]
[mm]
TN-S32XL-H1147
7030008
30 82 132 66 420

兼容手持设备
PD-IDENT-HF-RWBTA (7030601)
手持式读写器用于移动读写载码体。配有WLAN 802.11a/b/
g/n和蓝牙；包含配有电源的底座、USB线以及图尔克RFID
软件TA-HF。
PD-IDENT-HF-S2D-RWBTA (7030602)
手持式读写器用于移动读写载码体。配有WLAN 802.11a/
b/g/n、蓝牙以及二维码扫码器；包含把手、配有电源的底
座、USB线以及图尔克RFID软件TA-HF。
PD-IDENT-HF-L1D-RBUP-SMART (7030564)
手持式读写器用于移动读写载码体。键盘功能(HID)通过蓝
牙（也传至IOS设备）或USB无线传输数据。一维码激光扫
码器以及仅有的三个按钮易于使用。

附件
型号 货号 尺寸图
DS-R30 6900512 垫片可以使载码体间接安装在金属上。
